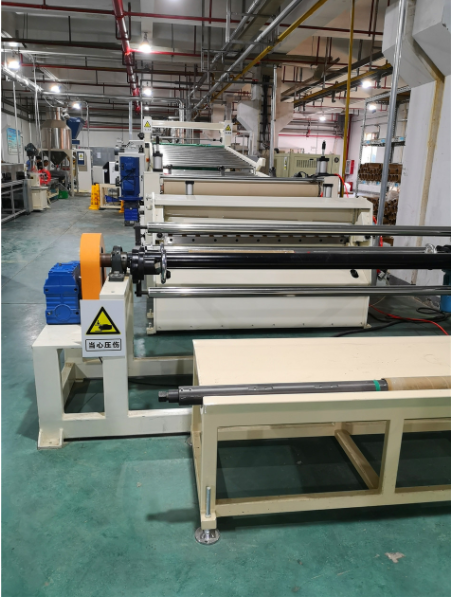

点击图片查看原图
耐磨汽车脚垫片加工以提升材料抗磨损、抗刮擦性能为核心，通过选用高强度基材及优化工艺增强耐用性，以下是具体介绍：
一、核心加工参数
- 原材料：
- 基材：高硬度PVC（硬度 Shore A 85-95）、改性TPE（添加玻璃纤维或矿物填充，含量10%-20%）、尼龙复合片（表层耐磨层厚度0.5-1mm）。
- 添加剂：耐磨剂（如聚四氟乙烯微粉，耐磨汽车脚垫代加工_耐磨汽车脚垫代加工添加量3%-5%）、抗氧剂（防止长期使用老化）。
- 产品参数：
- 厚度：4-12mm（根据耐磨等级调整，重型车辆脚垫可增至15mm）。
- 耐磨性：Taber耐磨测试（CS-10砂轮，1kg负载）磨耗量≤10mg/1000转（远超普通脚垫的20-30mg标准）。
- 抗撕裂强度：≥20kN/m（避免踩踏时开裂）。
二、关键温度控制
- 基材塑化：PVC基材挤出温度170-210℃耐磨汽车脚垫代加工_耐磨汽车脚垫代加工（梯度升温，避免局部过热降解）；尼龙复合片热熔温度220-250℃（确保多层粘合牢固）。
- 压制/固化：耐磨层与基材复合时，热压温度150-180℃（压力0.4-0.6MPa，保压30-60秒），增强层间附着力。
- 冷却定型：成型后冷却至40℃以下（风冷为主，避免快速水冷导致内应力），确保尺寸稳定，减少磨损时的脆性断裂。
三、主要用途
适用于高频使用场景，如出租车、网约车、商用车辆（货车、客车）及家庭长期使用的私家车，核心功能是抵抗鞋底频繁摩擦、泥沙刮擦，延长脚垫使用寿命，减少更换频率，同时保持表面平整美观。
四、设备功率参考
- 双螺杆挤出机（基材混合塑化）：耐磨汽车脚垫代加工_耐磨汽车脚垫代加工25-40kW（产能150-300kg/h，适合高填充材料挤出）。
- 压延机（片材轧光增强密度）：18-30kW（四辊压延，提升基材致密度，增强耐磨性）。
- 耐磨层复合机（热熔复合）：15-25kW（温度控制精度±2℃，确保耐磨层均匀附着）。
- 数控裁床（精准切割）：5-10kW（切割误差≤0.5mm，避免边缘磨损过快）。
- 耐磨测试机（质检用）：1.5-3kW（模拟踩踏摩擦，检测耐磨性能）。
五、主要用途场景
- 家庭用车：长期使用无需频繁更换，尤其适合有儿童、宠物的家庭，抵抗鞋底泥沙、玩具刮擦。
- 营运车辆：出租车、网约车每日高频使用，耐磨脚垫可承受数万次踩踏而不破损。
- 商用车辆：货车、工程车等环境较粗糙的场景，抵抗鞋底砂石、油污的磨损。
六、工艺流程
1. 原料预处理
- 颗粒状基材（如PVC、改性TPE）经干燥机（80-100℃，烘干3-5小时）去除水分，避免加工时产生气泡影响结构强度。
- 将基材与耐磨剂、填充料按比例混合耐磨汽车脚垫代加工_耐磨汽车脚垫代加工（高速搅拌机1000-1500r/min搅拌10-15分钟），确保均匀分散。
2. 基材挤出与强化
- 混合原料投入双螺杆挤出机，在170-210℃下塑化，经模具挤出成厚片（初胚厚度比成品厚20%，预留后续加工余量）。
- 压延机通过高硬度钢辊（硬度HRC 55-60）对片材轧光，提升密度（压缩比1.2:1），减少内部孔隙，增强抗磨损能力。
3. 耐磨层复合（可选）
对高耐磨需求产品，将尼龙耐磨膜或聚氨酯涂层通过热熔胶复合在基材表面：热压辊温度150-180℃，压力0.4MPa，复合速度3-5m/min，确保耐磨层与基材无剥离。
4. 定型与裁剪
- 片材经牵引机拉伸定型（张力控制50-100N），避免后期收缩，再通过冷却辊（温度30-40℃）降温固定尺寸。
- 数控裁床按车型版型切割，边缘用磨边机处理（圆角R2-R5），防止尖锐边缘先磨损。
5. 性能测试
- 耐磨测试：用Taber耐磨仪测试耐磨汽车脚垫代加工_耐磨汽车脚垫代加工，1kg负载下1000转后失重≤10mg。
- 抗刮擦测试：用500g负重钢丝刷（直径0.3mm）往复刮擦1000次，表面无明显划痕 汽车脚垫来图加工_汽车脚垫定制加工http://www.bsjdl.com/sell/show.php?itemid=35160
汽车脚垫定制加工_汽车脚垫定制加工http://www.bsjdl.com/sell/show.php?itemid=35167
保汽车脚垫片代加工_保汽车脚垫片代加工http://www.bsjdl.com/sell/show.php?itemid=35170
防水汽车脚垫代加工_防滑汽车脚垫片代加工http://www.bsjdl.com/sell/show.php?itemid=35172
防滑汽车脚垫片代加工_防滑汽车脚垫片代加工_佳德http://www.bsjdl.com/sell/show.php?itemid=35174
